Загальний принцип дії шахтних зерносушарок: заснований на принципі поступового вертикального просування зерна під дією сили земного тяжіння. Вологе зерно завантажується в шахту зверху і, по мірі опускання униз, підігрівається, висушується, охолоджується та сухим вивантажується знизу сушарки. Для сушіння, використовується гаряче повітря, що продувається крізь шахту зерносушарки спеціальними вентиляторами. В залежності від моделі, сушіння, охолодження можуть бути виконані в різний спосіб. Детальніше див. опис кожної зерносушарки нижче.

Призначення: Шахтні сушарки призначені для сушіння сільськогосподарських (великих) кількостей зерна, бобів, насіння таких культур як: пшениця, кукурудза, соняшник, соя, рапс тощо. Продуктивність до 2’800 тон на добу (по кукурудзі з 28% до 14%).

Моделі шахтних зерносушарок, що виробляються компанією Сколарі:

  • SC – шахтна зерносушарка поточного типу розроблена спеціально для роботи на твердому паливі (біопаливі), пару тощо
  • SR – двузонна (з двома пальниками) шахтна зерносушарка поточного типу з системою повної рекуперації тепла
  • AR – шахтна зерносушарка порційного типу

Ці сушарки базуються на різних технологіях та принципах сушіння зерна таким чином, щоб клієнт зміг обрати найбільш прийнятну та ощадливу зерносушарку для своїх потреб.

Екологічні показники: Всі сушарки мають показники по викидам пилу та шуму набагато нижчі від українських допустимих.

Матеріал виготовлення: Сушарки вироблені з матеріалу Алюцинк, який дозволяє використання під відкритим небом протягом багатьох десятиріч.

Модель SR

Поточні зерносушарки Scolari SR

Scolari SR

Зерносушарки Сколарі

Призначення: Зерносушарки SR виконані повністю зі сталі Алюцинк і пристосовані для багаторічної роботи під відкритим небом як в невеличких фермерських господарствах, так і на великих елеваторах.

Призначення: Головною особливістю сушарок цієї моделі є дві зони сушіння. В світі існує тільки декілька виробників, що виробляють зерносушарки по двозонному принципу дії. Сколарі започаткувала цю технологію однією з найперших в світі. Завдяки двозонному принципу дії, забезпечується повне повторне використання всього повітря сушіння, що виходить з зони охолодження та середньої зони сушіння.

Конструкція: Для цього, колона зерносушарки розділена на чотири частини, в яких зерно проходить різні стадії сушіння:

  • Нижня зона – зона охолодження;
  • Середня зона – зона сушіння гарячим повітрям меншої температури;
  • Перехідна зона – зона відлежування зерна;
  • Верхня зона – зона сушіння гарячим повітрям високої температури.

Завдяки двозонному принципу дії, система рекуперації тепла від нижньої та середньої зон дозволяє повторно використовувати відпрацьоване повітря з залишковою температурою 60/70°C. Таке повітря підігрівається другим пальником та спрямовується у верхню зону шахти для інтенсивного сушіння зерна.
Таким чином, двозонні шахтні зерносушарки Сколарі можуть заощаджувати більше тепла, ніж звичайна однозонна зерносушарка, яка навіть оснащена звичайною системою рекуперації тепла. Теплова ефективність зерносушарок Сколарі становить усього 720 ккал на 1 кг води, що випаровується. Це надзвичайно низький показник, який призводить до мінімального споживання палива!
Центральна частина зерносушарки, яка містить в собі зерно, оснащена спеціальними бі-конічними повітроводами, які забезпечують рівномірне розповсюдження гарячого повітря по зерносушарці та перемішування зерна для досягнення рівномірної кінцевої вологості зерна, що задана оператором.

Екологія: Зерносушарки SR обладнані особливо тихохідними відцентровими вентиляторами, що мають низькі оберти для зниження шуму та високу динамічну віддачу для проходження повітря крізь шахту та викиду в атмосферу.
Усі вентилятори оснащені спеціальними пневматичними засувками, які закриваються на момент руху зерна. Це один із принципів роботи системи пилопридушення, що блокує основну кількість викидів пилу.

Джерела тепла: Підігрів повітря зазвичай виконується за допомогою моделюючих газових пальників, що встановлені в повітроводах зерносушарки. Можливо також встановлення дизельних пальників зі спеціальним теплообмінником. Важливо, що сушарки SR конструктивно пристосовані для роботи з теплогенератором на твердому паливі.

Автоматизация: Робочий цикл шахтних зерносушарок Scolari SR – повністю автоматичний. Керування процесом сушіння та його контроль забезпечуються за допомогою спеціальної шафи керування з сенсорним екраном. Окремо потрібно зауважити на наявність спеціального безпечного режиму сушіння олійних культур.

Контроль вологості: Зерносушарка оснащена системою контролю вологості з 8 датчиками, що встановлені безпосередньо в шахті сушарки, де просувається зерно. Сигнали з цих датчиків подаються в шафу керування яка, при необхідності, змінює параметри сушіння для досягнення кінцевої вологості, що задана оператором.

Теплова ефективність: Сушарки Scolari SR передбачають термічну ізоляцію всієї середньої колони, що містить зерно, а також усіх каналів гарячого повітря та повітря системи рекуперації.
Завдяки унікальній технології три-зонного сушіння, зерносушарки Scolari SR використовують паливо на 20-25% більш ефективно, порівняно зі звичайними моделями, що присутні на українському ринку.
Гарантована термічна ефективність становить 720 Ккал/кг вологи, що випаровується.

Теплова схема



Модель SC

Поточні зерносушарки Scolari SC

Scolari SC

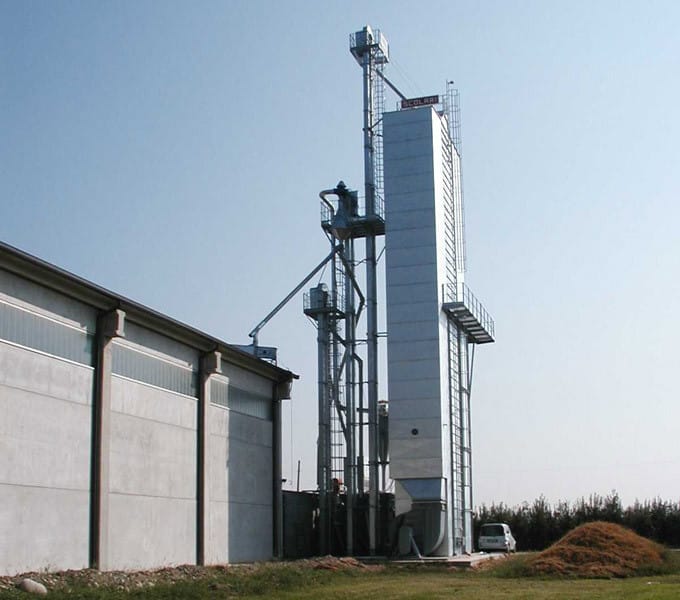

Зерносушарка Scolari SC

Призначення: Поточні зерносушарки моделі SC розроблені спеціально для сушіння фермерських обсягів зерна на твердому паливі (біопаливі), пару тощо, виконані із сталі Алюцинк і пристосовані для роботи під відкритим небом. (Само собою зрозуміло, що з газовим або дизельним пальником вони будуть працювати не менш ефективно.)

Сушарка складається з:
  • Силосні секції в верхній частині шахти;
  • Зона сушіння з бі-конічними повітроводами для рівномірного розповсюдження повітря в зерні;
  • Пальник;
  • Вентилятор витягування повітря;
  • Зона охолодження (також з бі-конічними повітроводами);
  • Пневматична система вивантаження зерна та запобігання викиду в атмосферу зернового пилу;
  • Утеплення корпуса зерносушарки;
  • Дах;
  • Сходи та майданчики для обслуговування зерносушарки;
  • Електрична шафа з панеллю керування.

Уніформна кінцева волога: Рівномірне вивантаження зерна по всій площині шахти забезпечується механізмом, який спроектований спеціально для сушарок такого типу. Це дозволяє уникнути нерівномірності руху зерна, що просувається занадто повільно/швидко. Завдяки рівномірному просуванню, зерно не пересушується/недосушується та має однакову кінцеву вологість.

Бі-конічні повітроводи, що розташовані по усій зоні сушіння та охолодження зерна, забезпечують рівномірне розповсюдження гарячого повітря в зерні та його перемішування в процесі просування. Це також направлено на покращення рівномірності кінцевої вологості.

Паливо: Сушарка працює на газу, на альтернативних видах палива (дрова, пар, пелета, лушпиння тощо) та також на дизельному паливі (з теплообміником).

Автоматизація: Процес сушіння повністю автоматизований за допомогою панелі керування з сенсорним екраном, що дозволяє операторові контролювати, задавати та змінювати параметри сушіння.

Теплова ефективність: Зерносушарка серії SC з утепленням забезпечує термічну ефективність 850 Ккал/кг вологи, що випаровується.

Продуктивність: до 250 тон на добу.

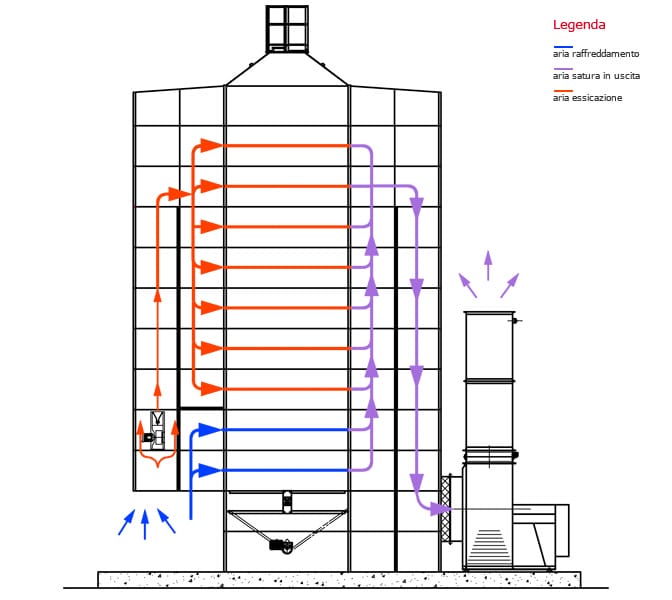

Теплова схема

Принцип дії: Гаряче повітря просувається нагору по боковому повітроводу, де зерно ще вологе. Це не тільки покращує тепловий режим сушіння, а і дозволяє сушити такі пожежонебезпечні культури, як соняшник, соя тощо. Боковий повітровод утеплений ззовні для зменшення теплообміну з довкіллям. Потім гаряче повітря заходить у бі-конічні повітроводи по всій ширині шахти. Завдяки особливій формі, бі-конічні повітроводи розповсюджують гаряче повітря по всей глубині, довжині та ширині сушильної шахти. Так досягається рівномірність кінцевої вологості. Відпрацьоване повітря витягується високоефективним відцентровим вентилятором, що працює на знижених обертах для запобігання шуму.

Модель AR

Порційна зерносушарки Scolari AR

Scolari AR

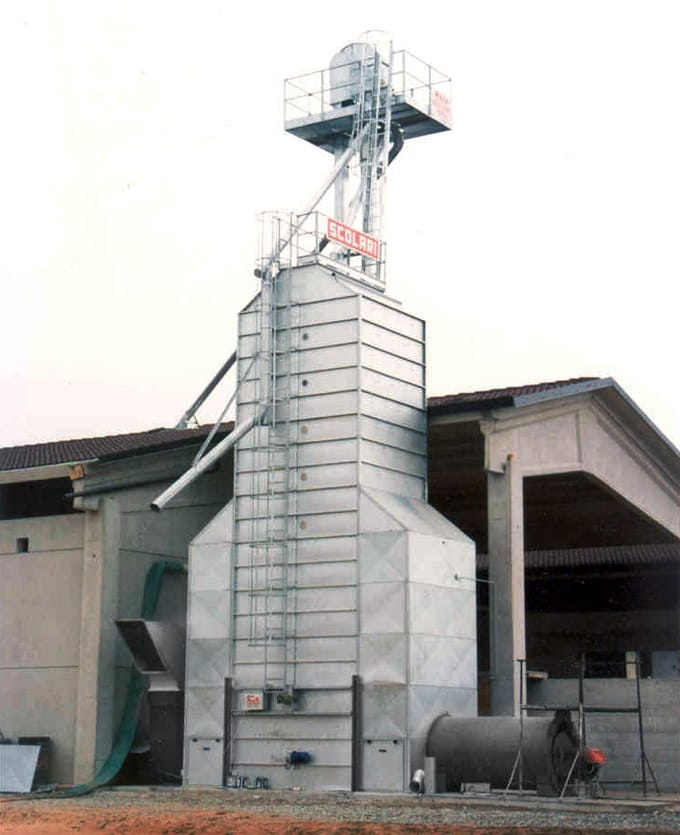

Порційна зерносушарка Сколарі AR

Призначення: Порційні (циклічні) зерносушарки підходять для невеликих агрофірм або у разі, коли продукт потребує циклічної зміни режимів сушіння: нагрів – відлежування.
При циклічному режимі роботи, зерно періодично відлежується в верхній частині шахти зерносушарки, щоб дати змогу внутрішній волозі вийти з зернівки назовні. Також, в процесі циркуляції та відлежування зерна, воно ретельно перемішується, що забезпечую дуже високий рівень гомогенізації кінцевої вологи.
Порційні сушарки Scolari, так само як і поточні, виконуються зі сталі Алюцинк, що придатна для використання під відкритим небом.

Порційна зерносушарка Scolari AR складається з:

  • Нижня частина центральної колони з бі-конічними повітроводами, що забезпечують рівномірне розповсюдження гарячого повітря по шахті для отримання гомогенної (рівномірної) кінцевої вологості.
  • Верхня частина центральної колони, що призначена для відлежування зерна та гомогенізації вологи в ньому.
  • Пальник, що працює на газу або на дизельному паливі (з теплообміником).
  • Вивантажувальний стіл для циркуляції зерна в процесі сушіння/охолодження та його вивантаження після закінчення сушіння/охолодження.

Потік повітря забезпечується високоякісним тихохідним відцентровим вентилятором, що працює на витягування повітря. За необхідністю, є можливість встановити циклон для додаткового пилопридушення.

Автоматизація: Сушарка максимально автоматизована. Оператор може легко внести/відкорегувати параметри сушіння за допомогою панелі керування зерносушаркою Scolari AR. Параметри сушіння в панелі керування розділені на чотири частини: завантаження, сушка, охолодження та вивантаження. За допомогою низки датчиків, що розташовані в зерносушарці, панель керування може не тільки надавати можливість контролю роботи, а і відпрацьовувати всі стадії сушіння без втручання оператора.

Продуктивність: Щоденна продуктивність може становити до 150 тон зерна, в залежності від моделі сушарки.

Термічна ефективність: Порційна зерносушарка Scolari відрізняється від інших своїми відмінними показниками термічної продуктивності: 800 Ккал/кг вологи, що випаровується.

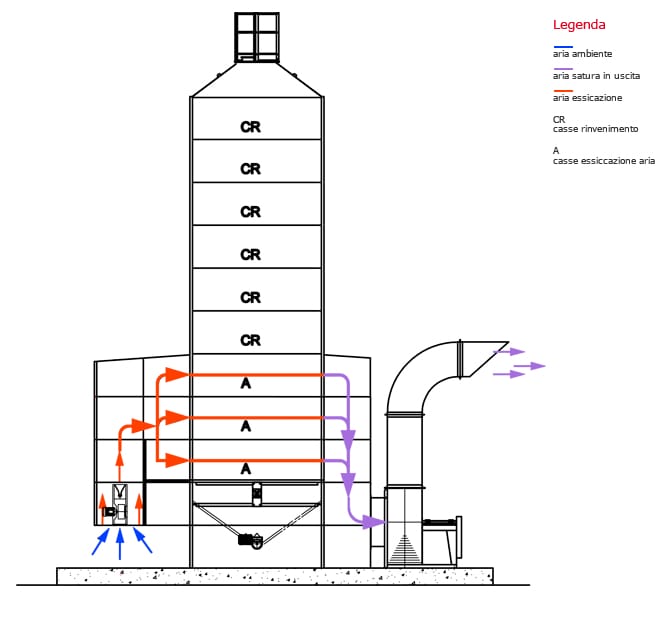

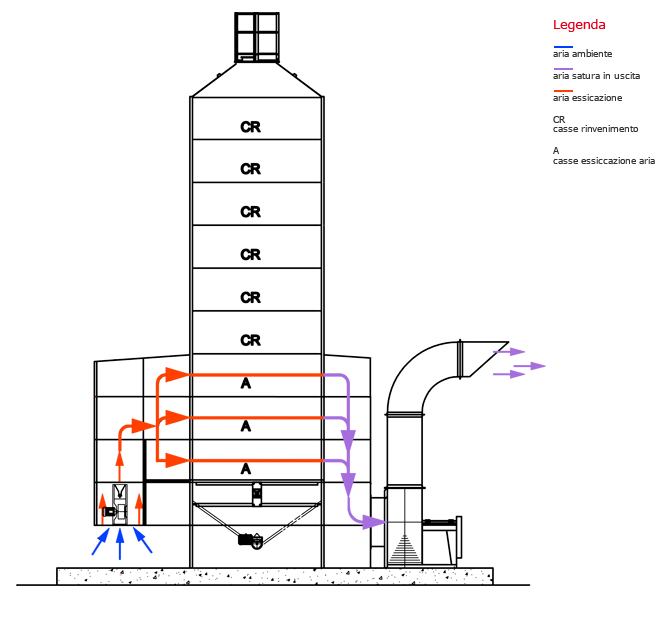

Теплова схема порційної зерносушарки Сколарі

Принцип дії: Зерно завантажується в шахту зверху та повільно просувається донизу під дією сили тяжіння. Просування відбувається тоді, коли знизу зерносушарки відкривається спеціальний вивантажувальний механізм (зазвичай на 1-2 хвилини, в залежності від типу зерна, вологості тощо). На цей час також перекриваються шиберні засувки вентиляторів для запобігання викиду пилу в атмосферу.
Повітря просувається від міста забору повітря, через боковий повітровод гарячого повітря, через зернову шахту, та викидується в довкілля після бокового повітроводу відпрацьованого повітря. На різних стадіях сушіння повітря може бути гарячим або холодним.
Цикл сушіння в поточному режимі можна розподілити на декілька стадій:
1) Стадія завантаження
Пальники та вентилятори зерносушарки вимкнени, виконується тільки завантаження зерна в шахту.
2) Стадія сушіння
Вмикаються пальники та вентилятори зерносушарки, що забезпечують проходження гарячого повітря крізь зерно. В процесі проходження крізь зерно, повітря адсорбує вологу та виносить його назовні.
Доки триває сушіння, зерно, що вивантажується із шахти знизу, за допомогою ковшової норії подається назад нагору і повертається в шахту для подальшого сушіння. В процесі повернення, воно перемішується, що забезпечую рівномірну кінцеву вологість.
3) Стадія охолодження
Як тільки вологість зерна досягне необхідного значення, вимикаються пальники і зерносушарка продовжує просувати (вже холодне) повітря крізь зерно. Так виконується охолодження зерна.
Для підвищення продуктивності зерносушарки та для ще більшого покращення якості зерна, ця стадія може бути пропущена. В такому разі, сушіння буде виконуватись більш повільно в спеціальному охолоджуючому бункері.
4) Стадія вивантаження
Вимикаються вентилятори і зерно починає розвантажуватись із зерносушарки. На цей раз, зерно не повертається назад до шахти, а викидується в бункер зберігання, бункер охолодження або іншу ємність, що запроектована по технології.

Після чого, починається наступний цикл.

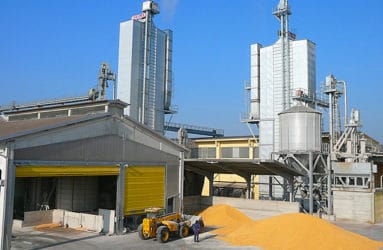

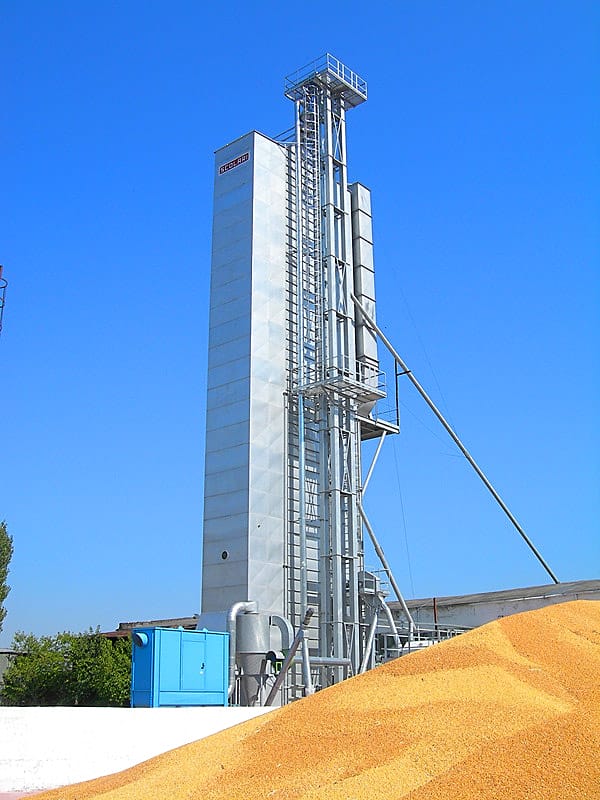

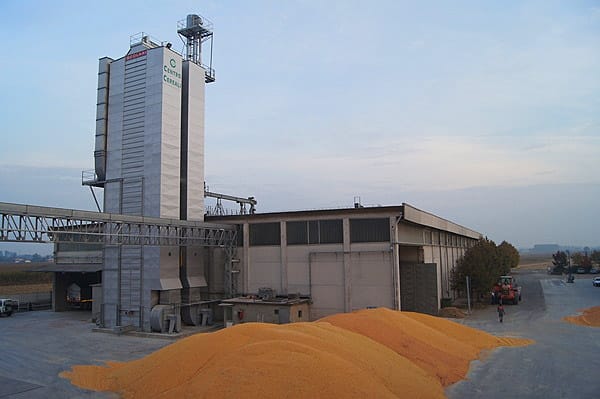

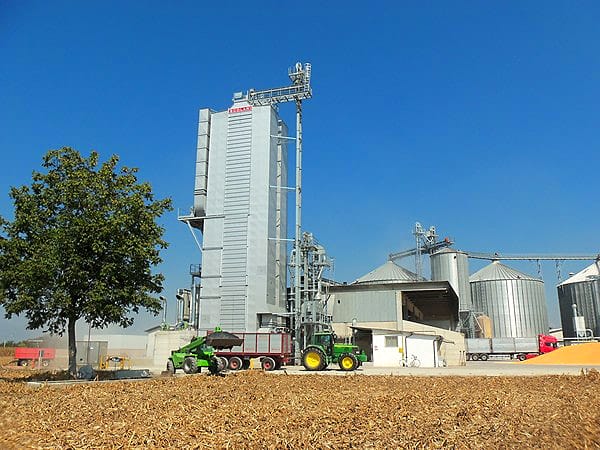

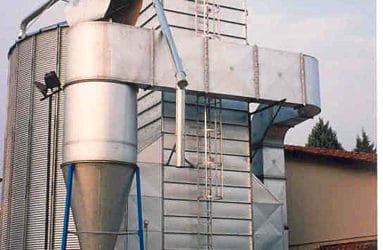

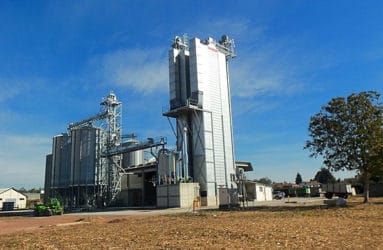

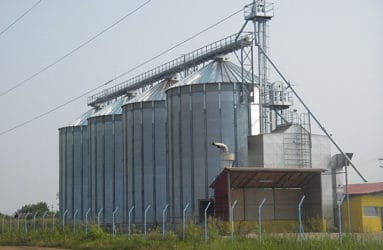

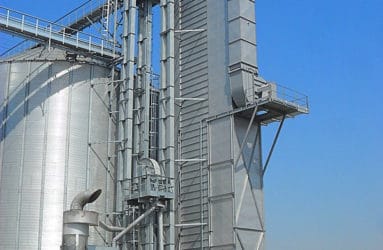

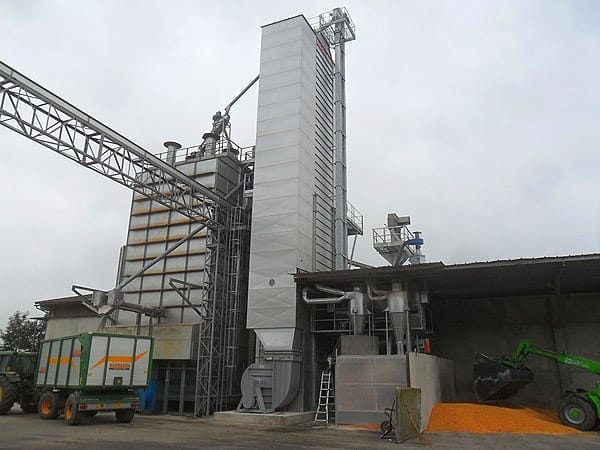

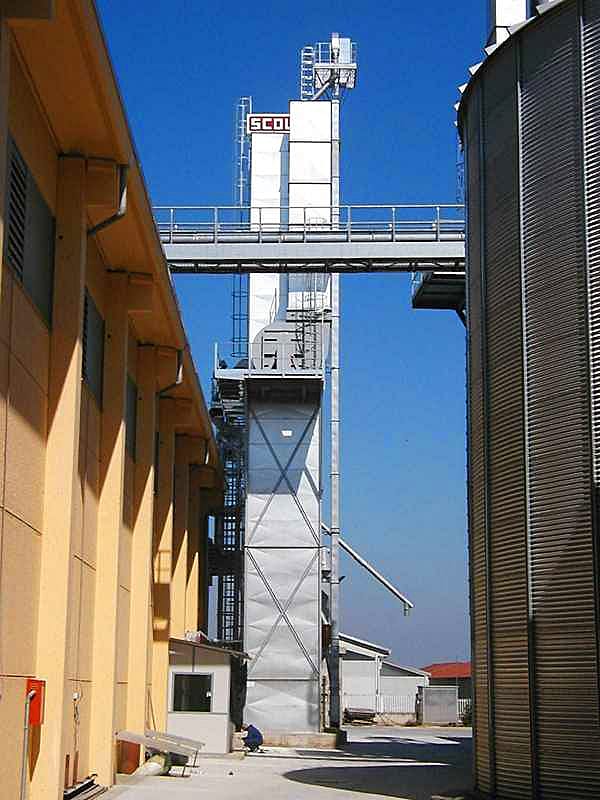

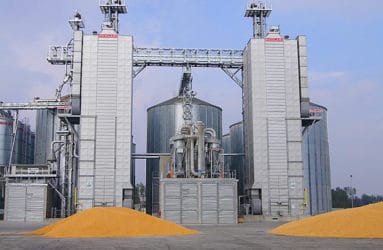

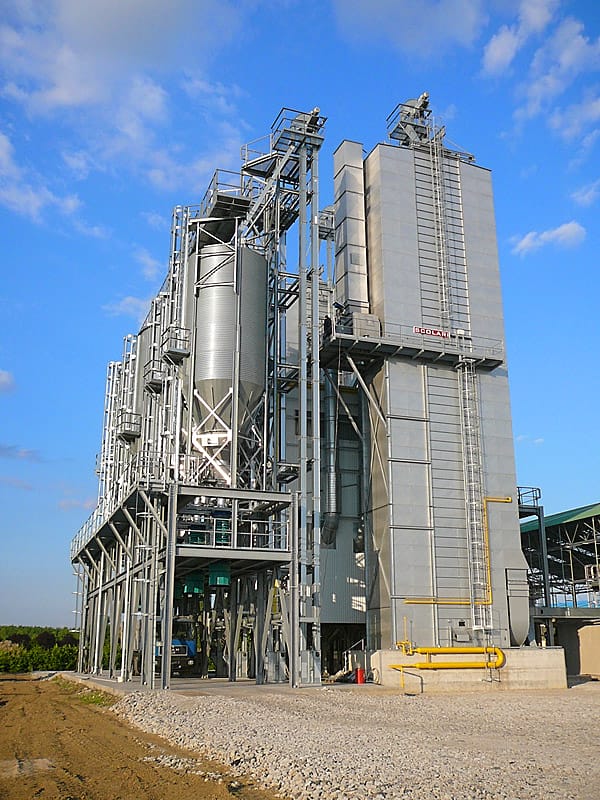

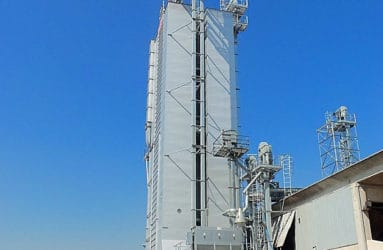

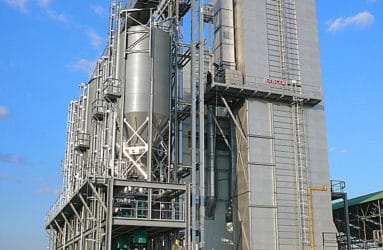

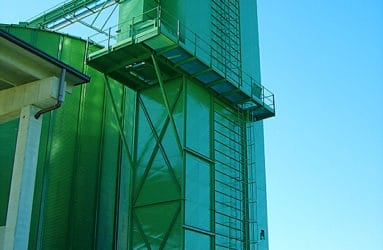

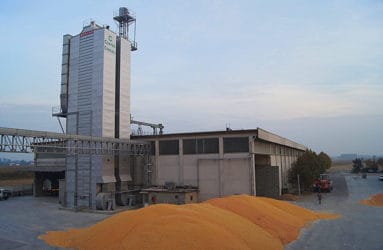

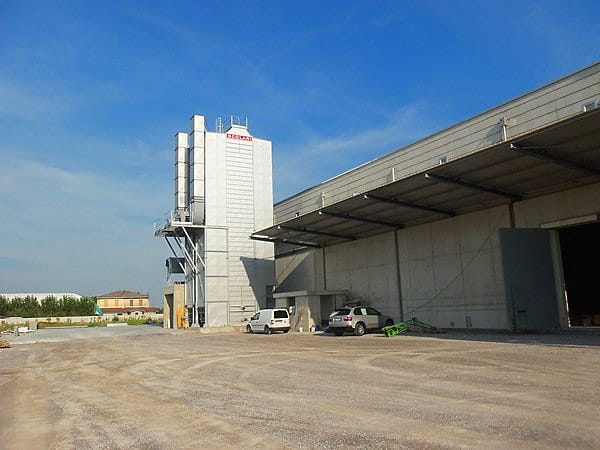

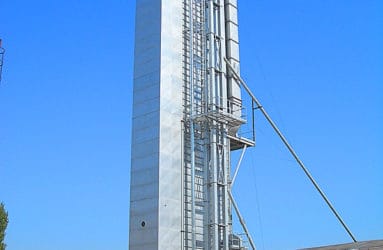

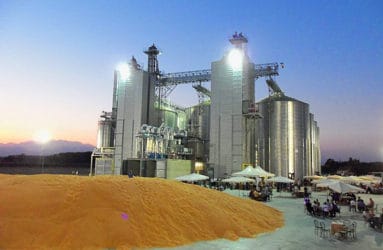

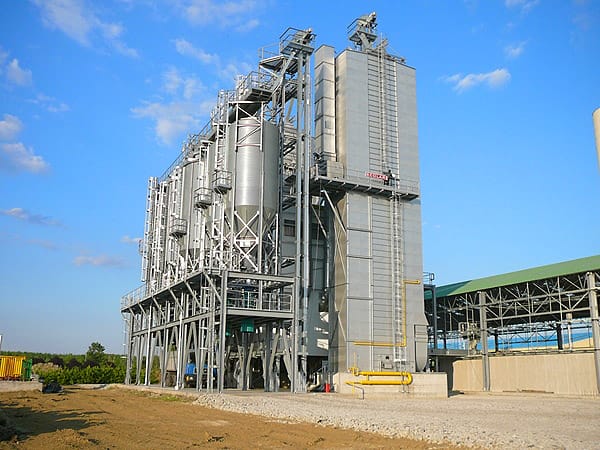

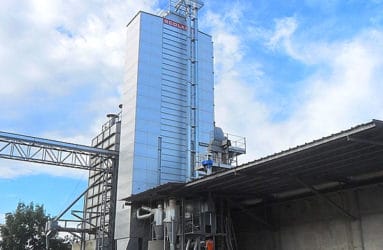

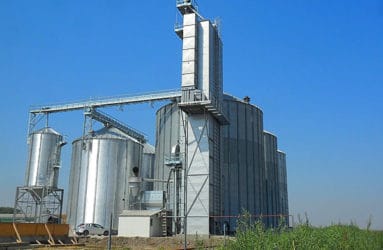

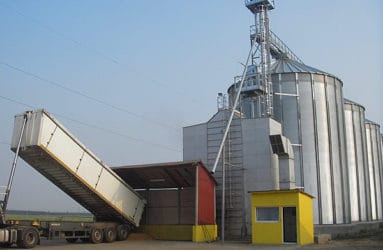

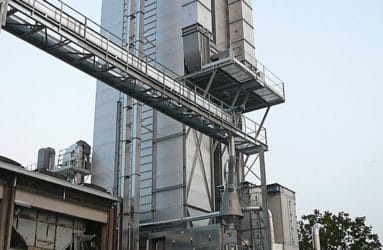

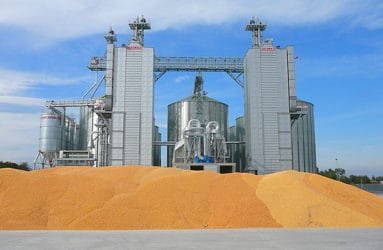

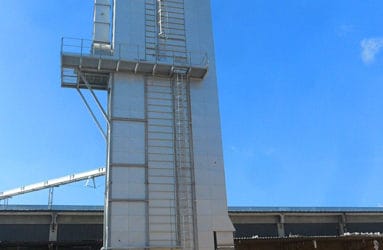

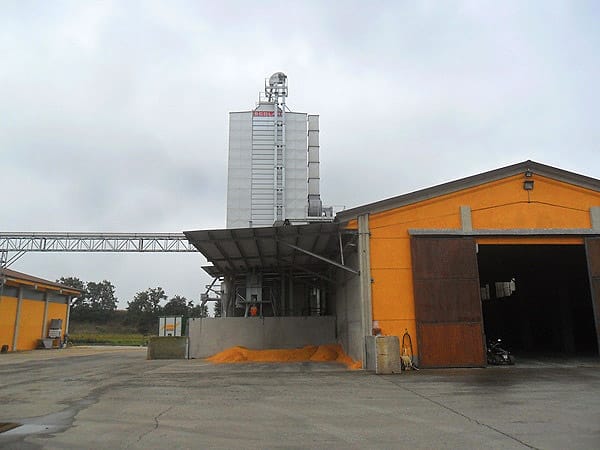

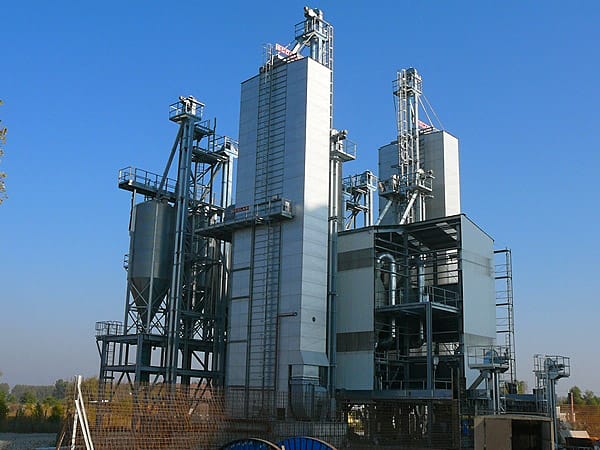

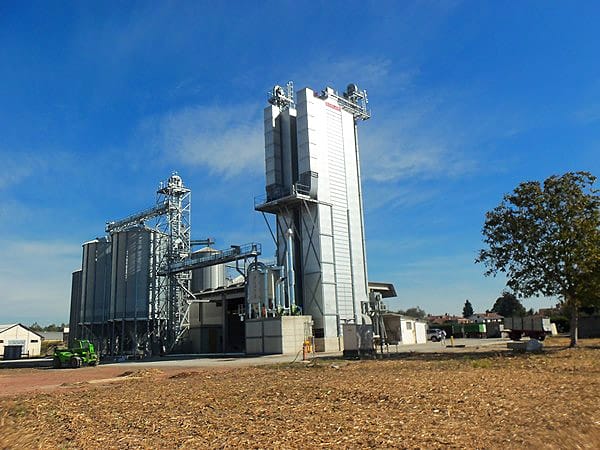

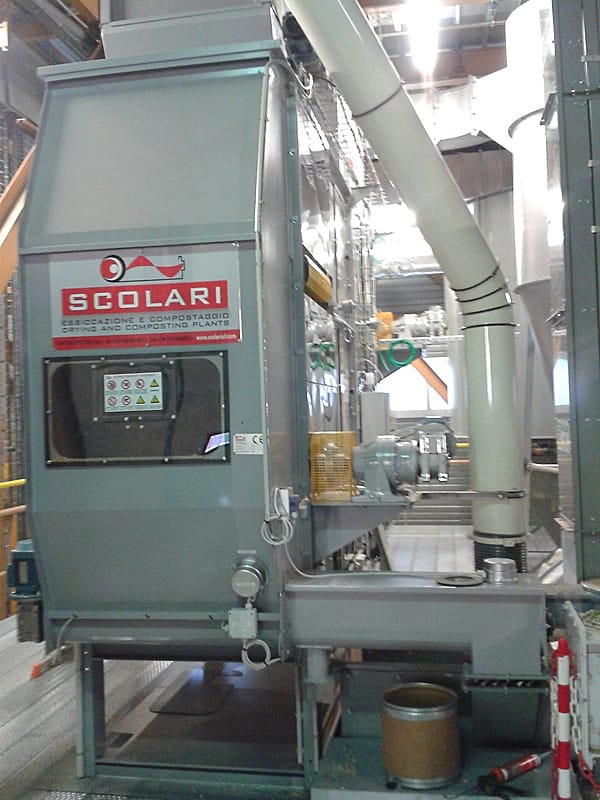

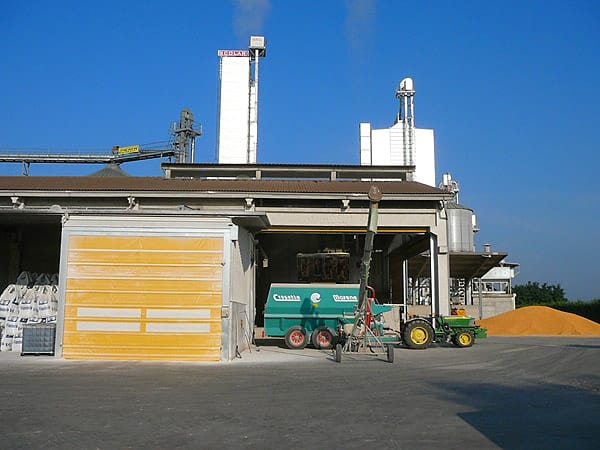

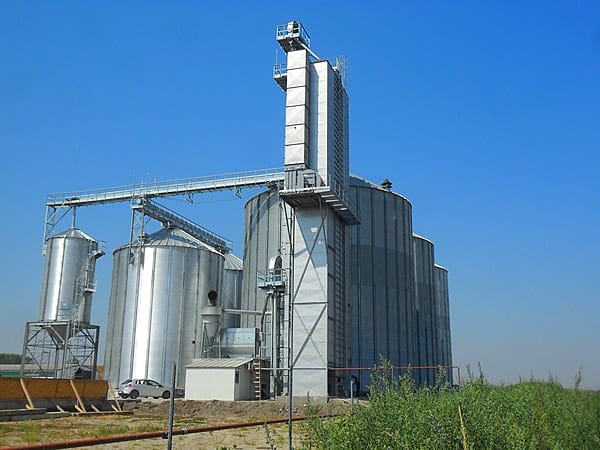

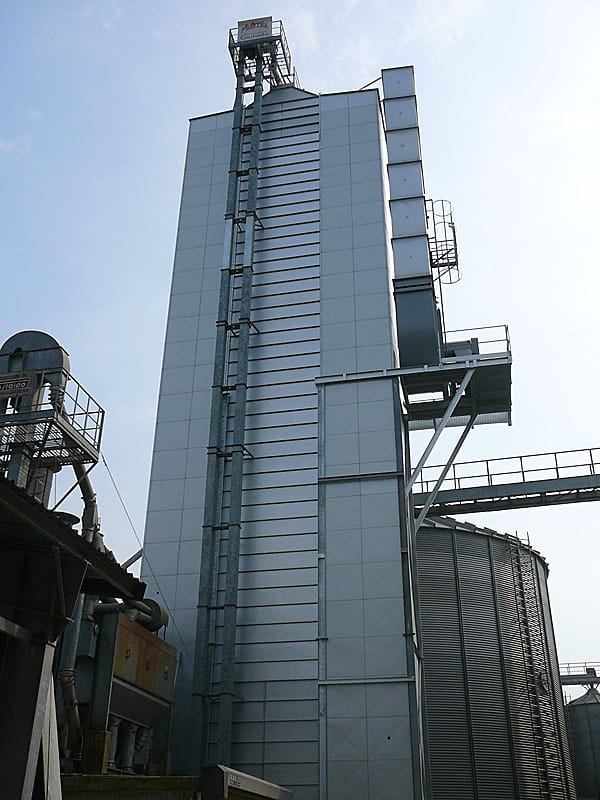

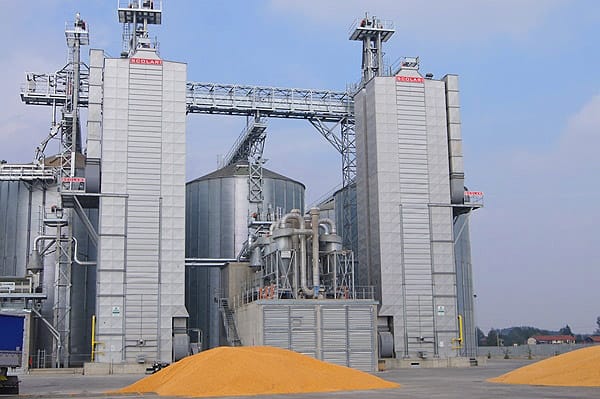

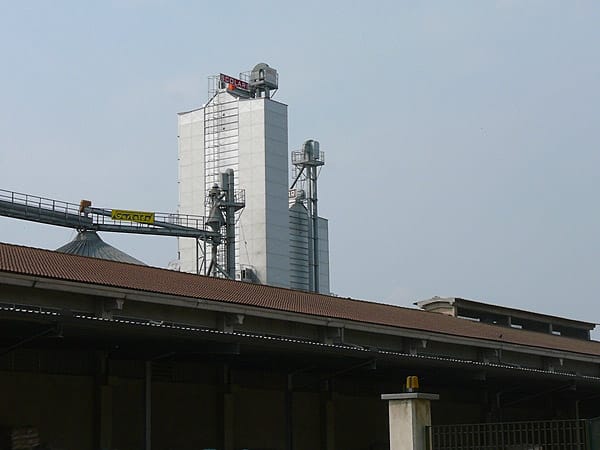

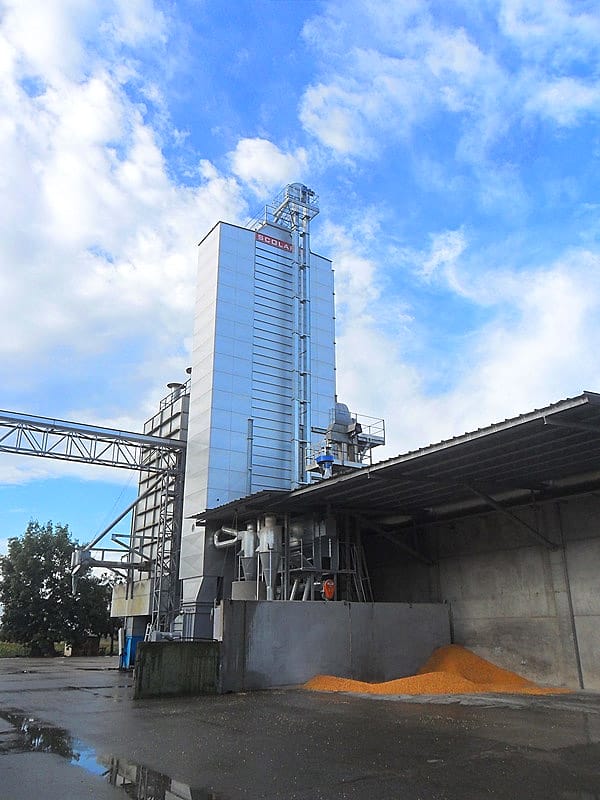

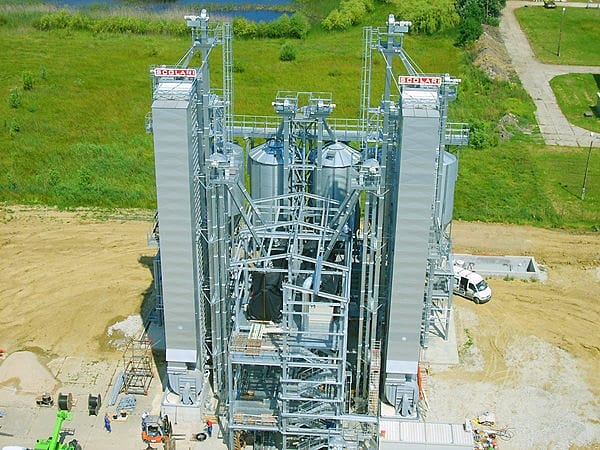

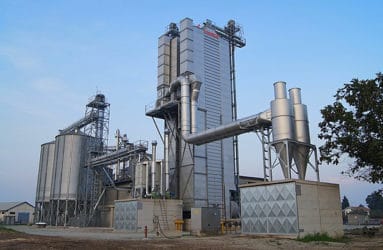

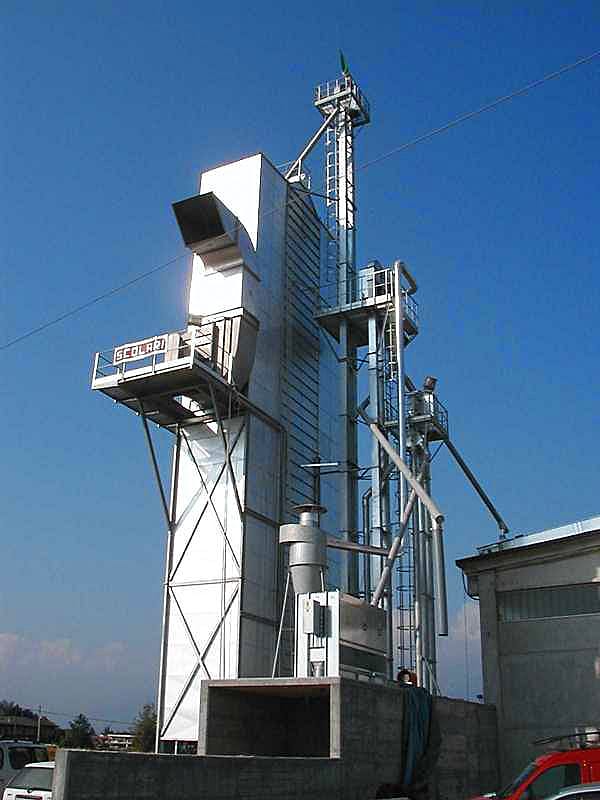

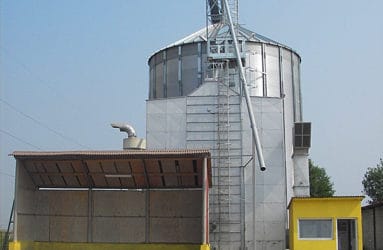

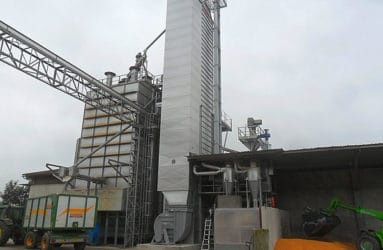

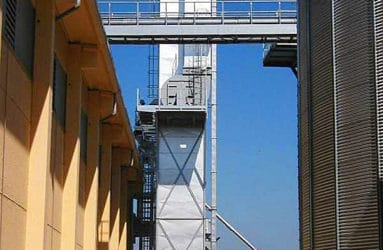

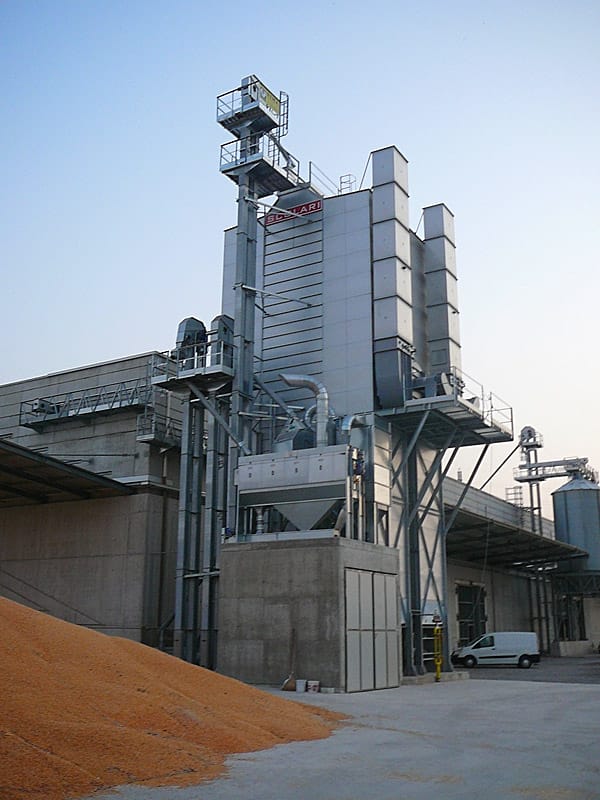

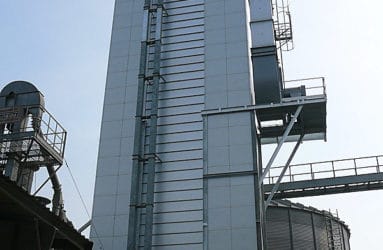

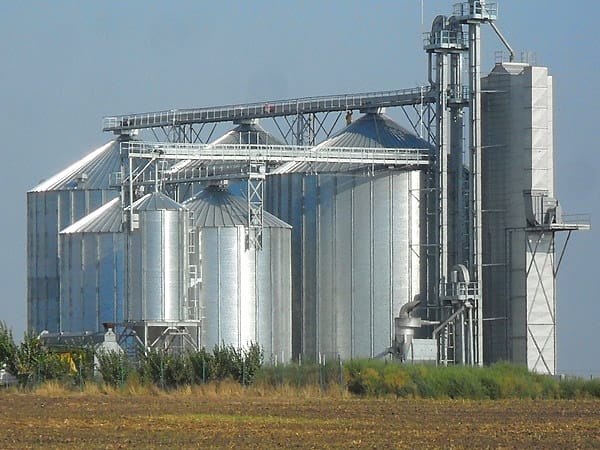

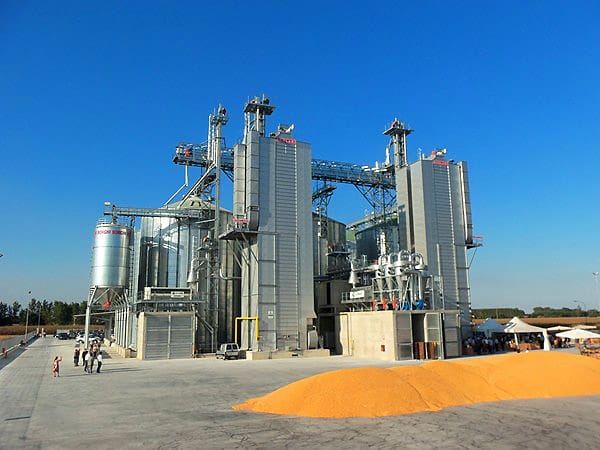

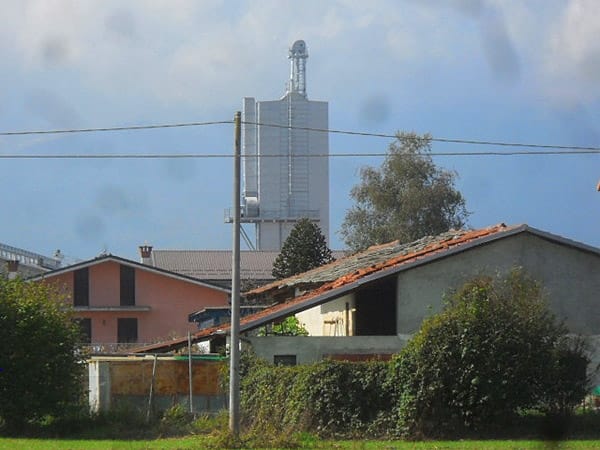

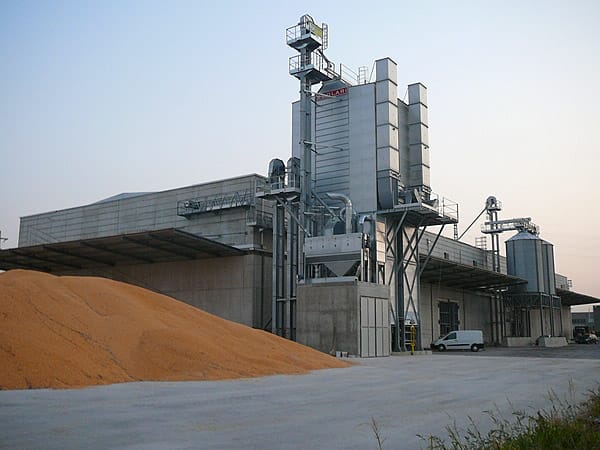

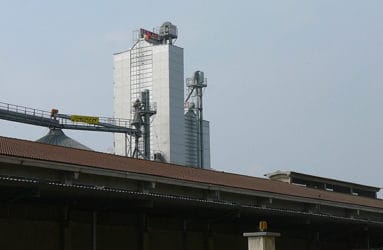

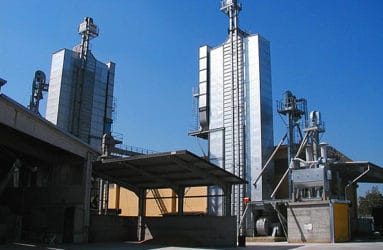

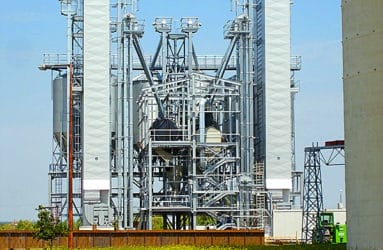

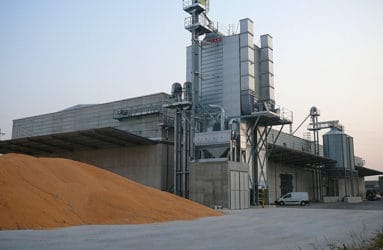

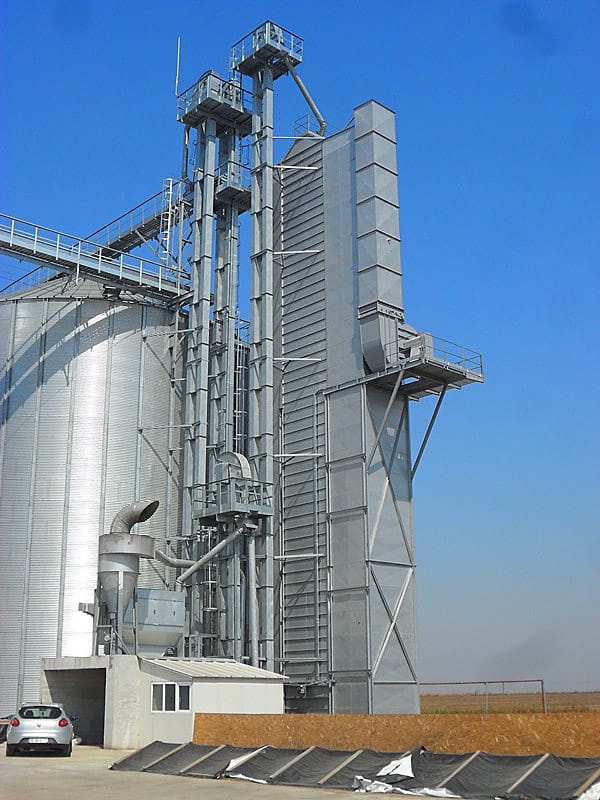

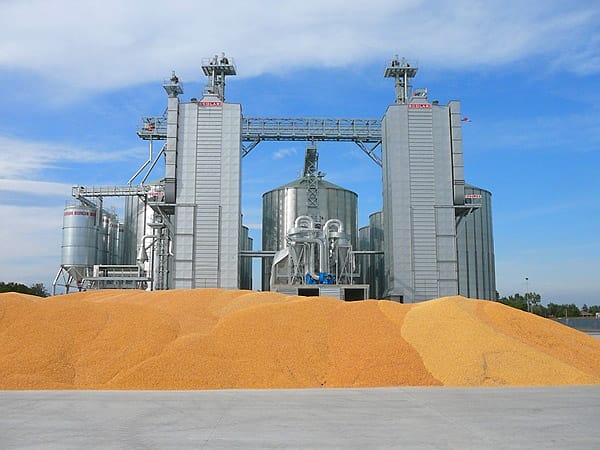

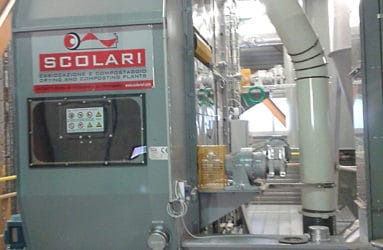

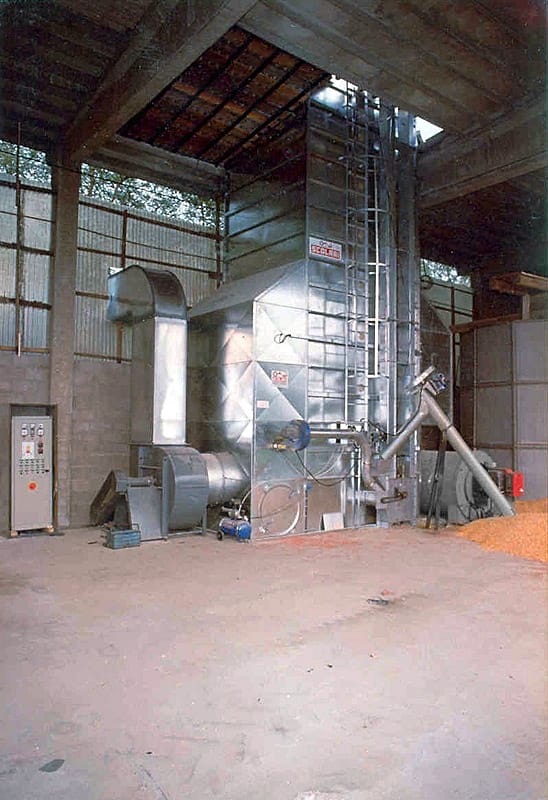

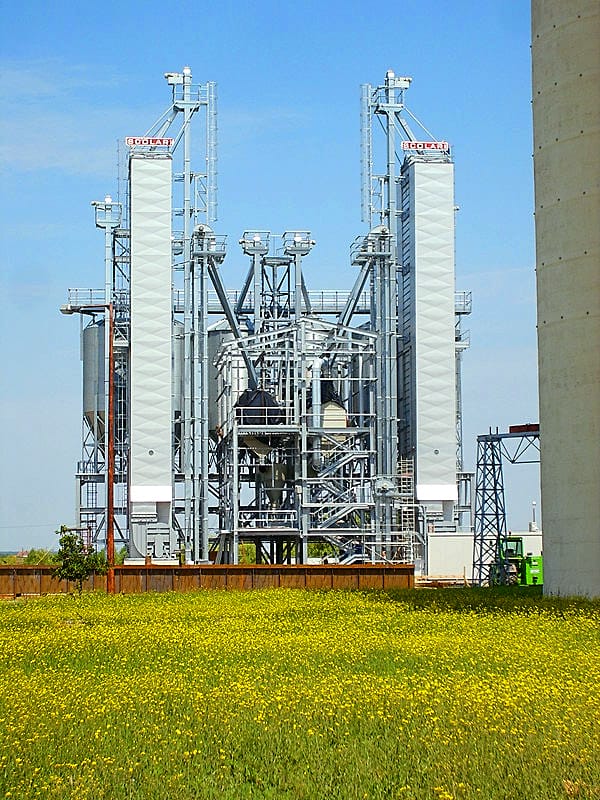

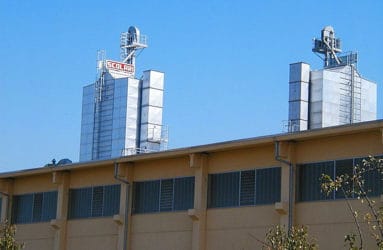

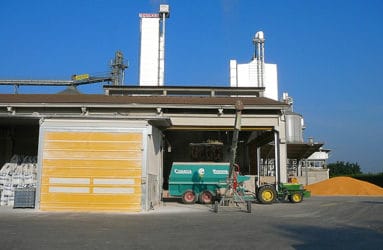

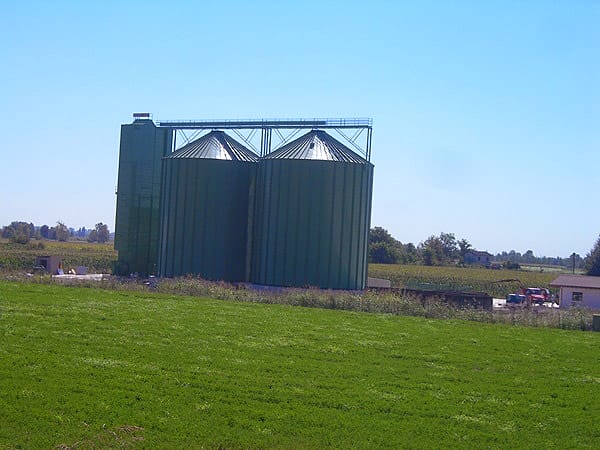

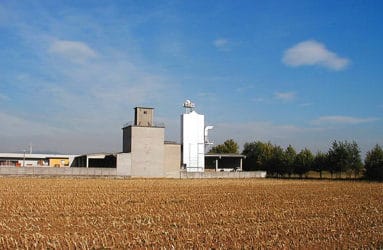

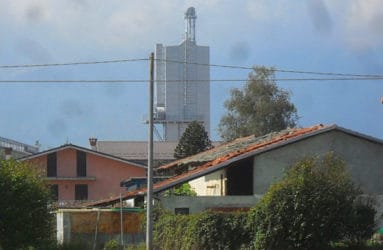

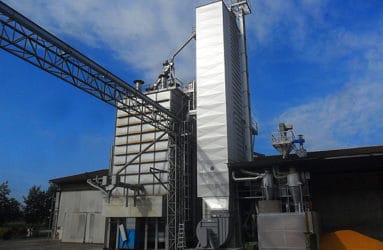

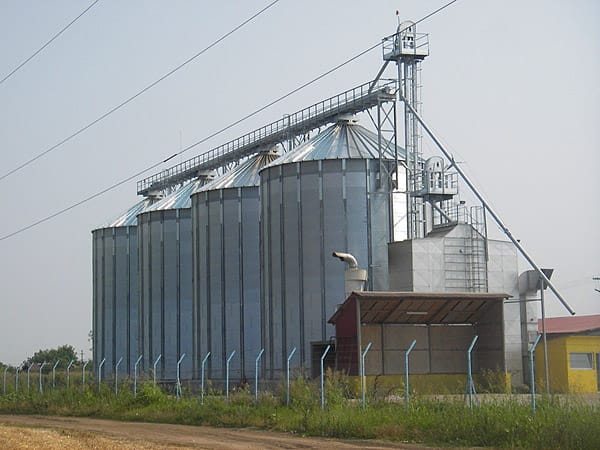

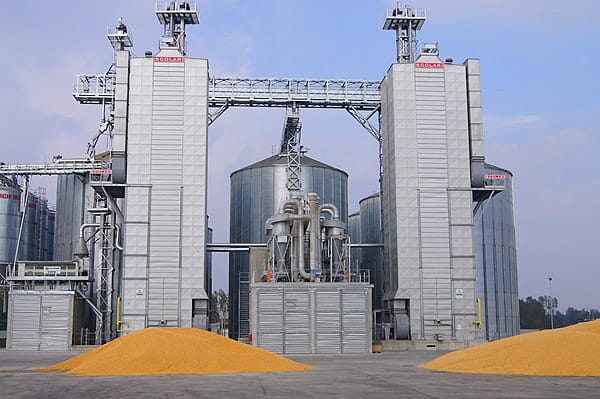

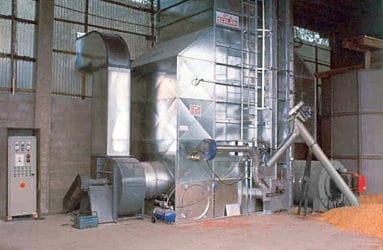

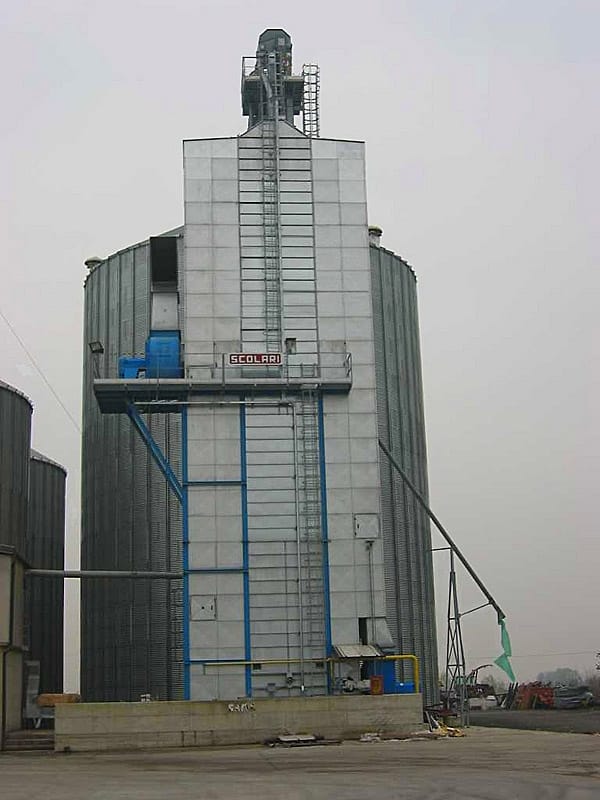

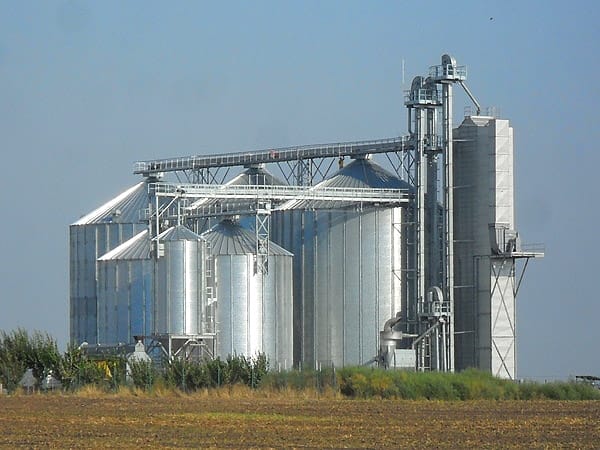

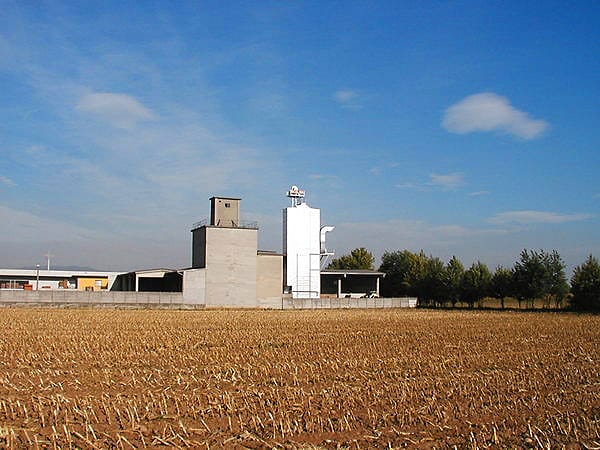

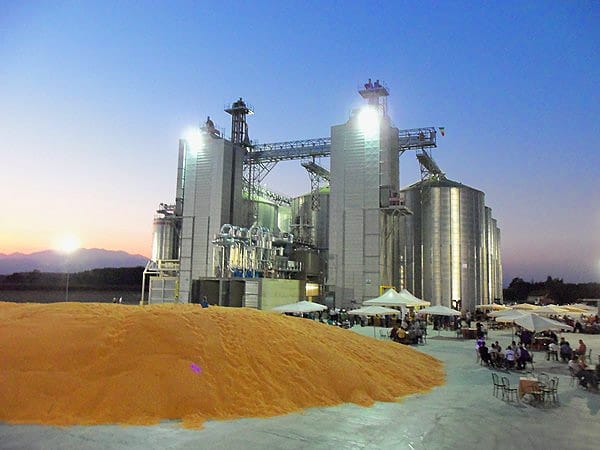

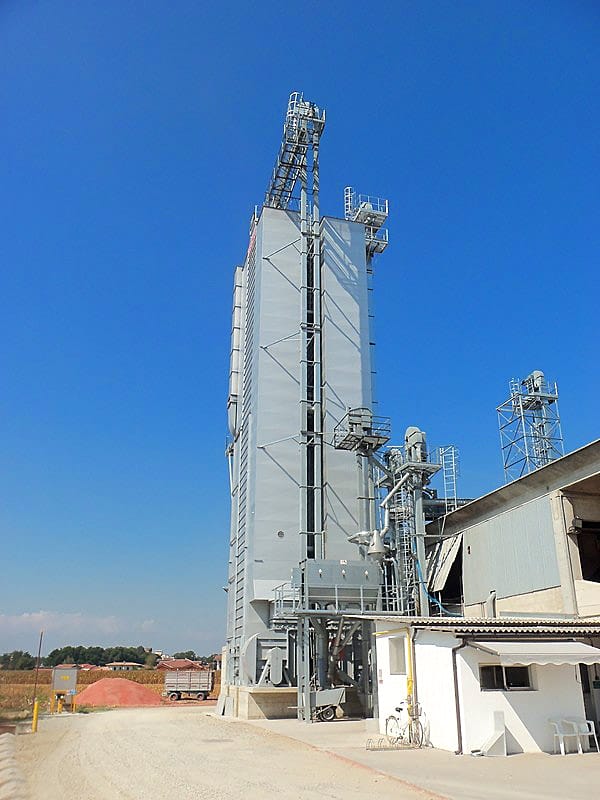

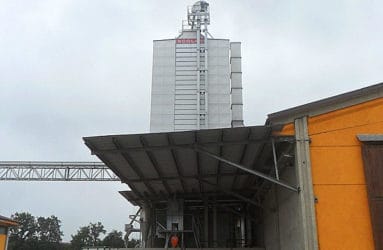

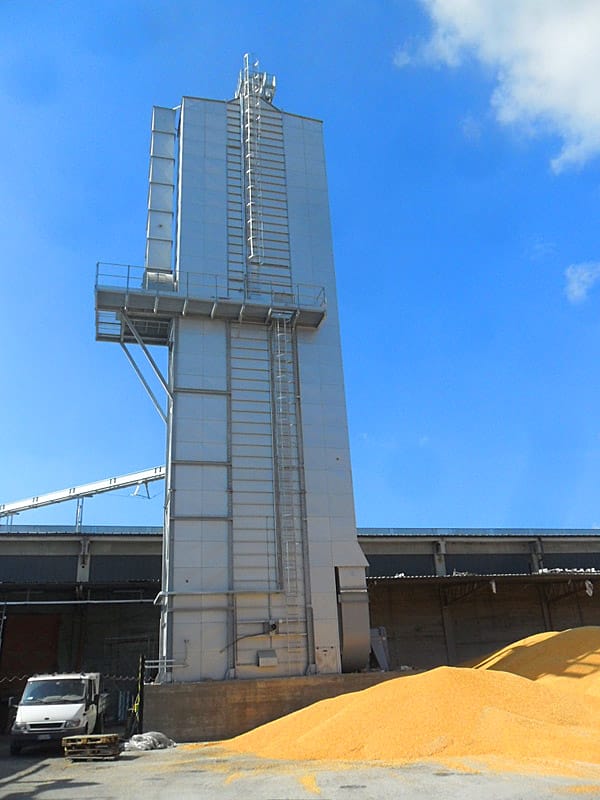

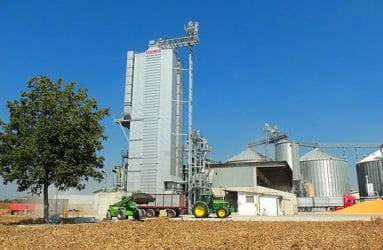

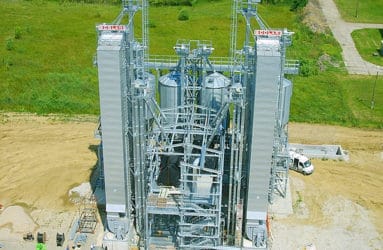

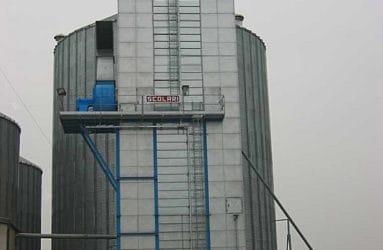

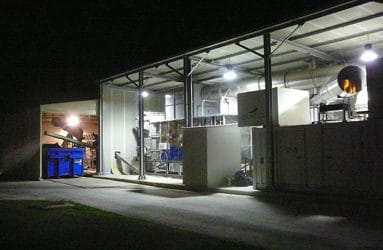

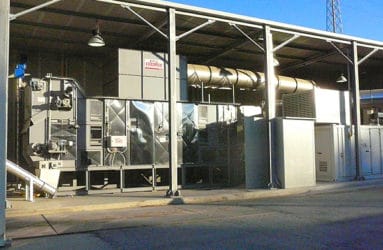

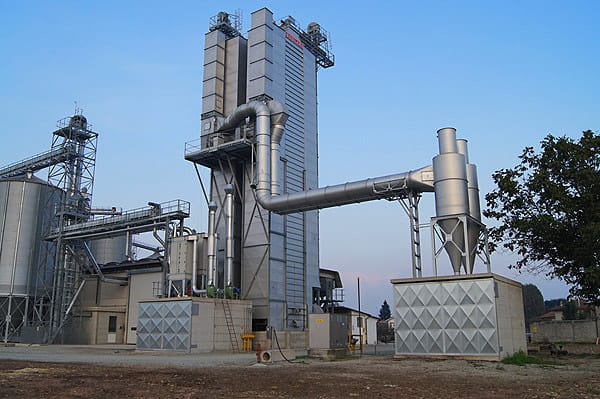

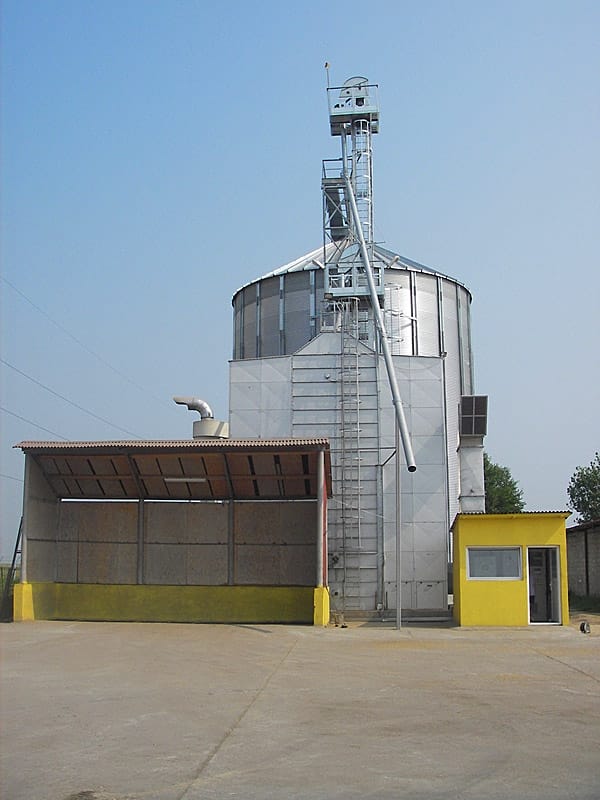

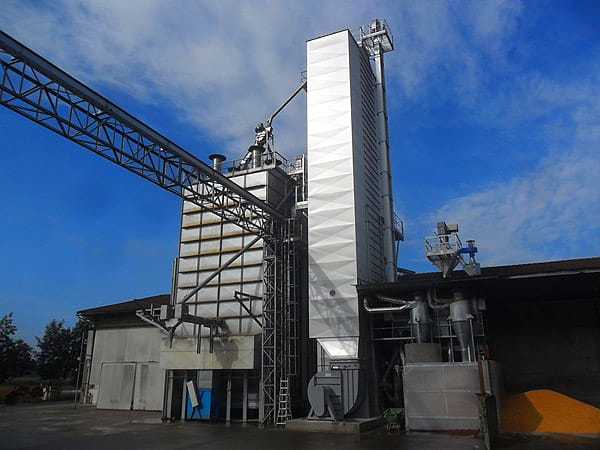

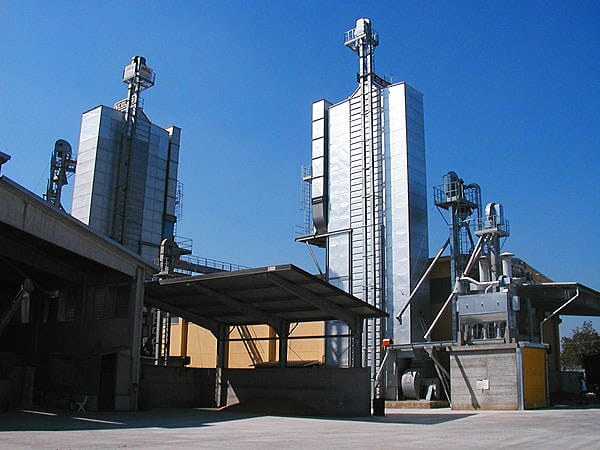

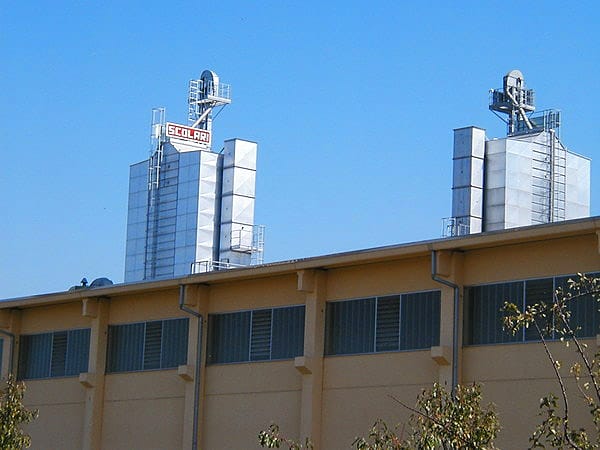

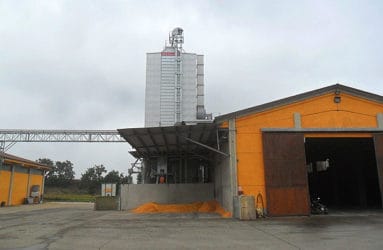

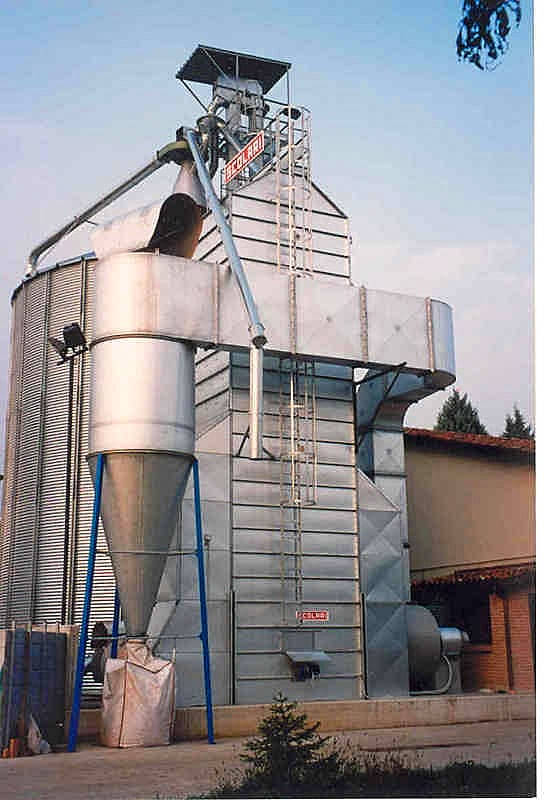

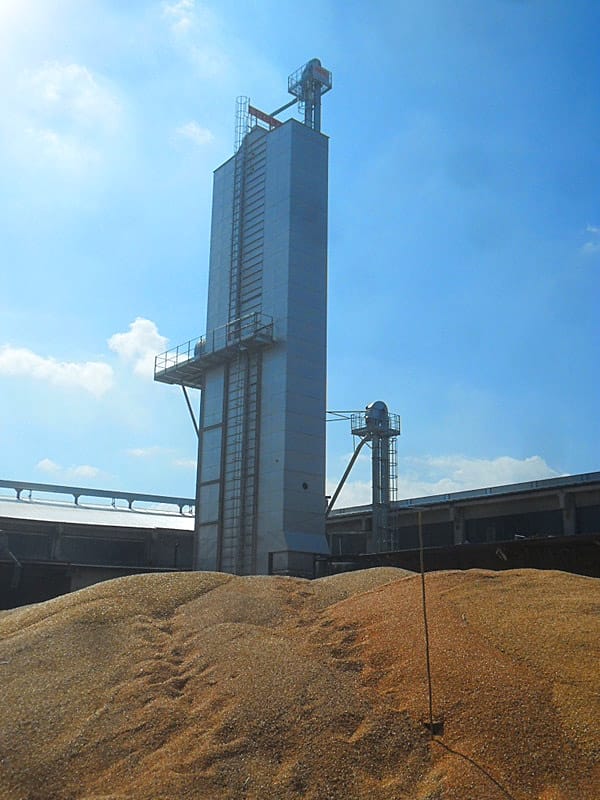

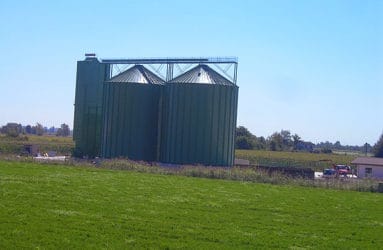

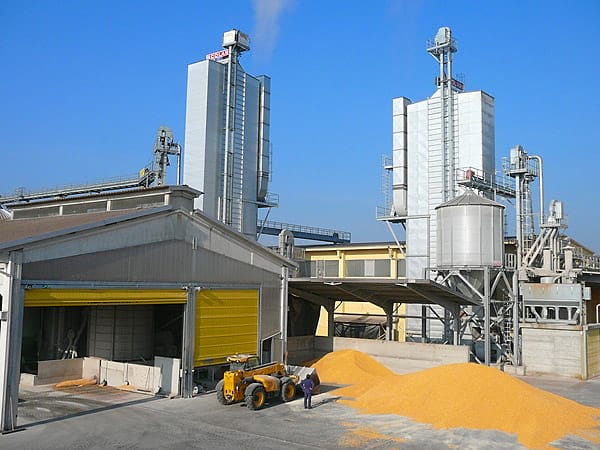

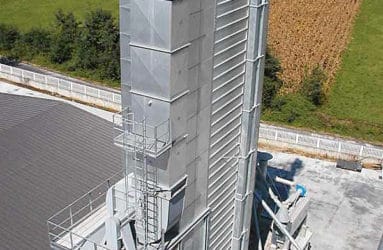

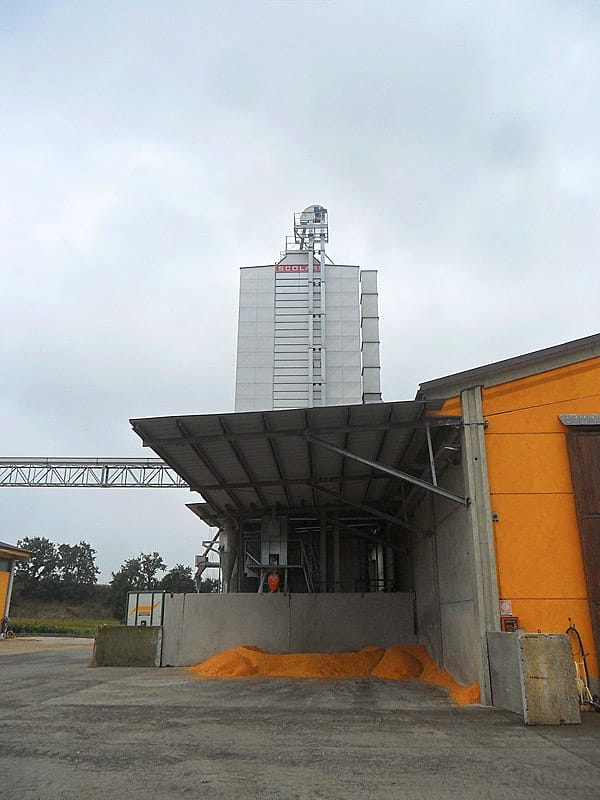

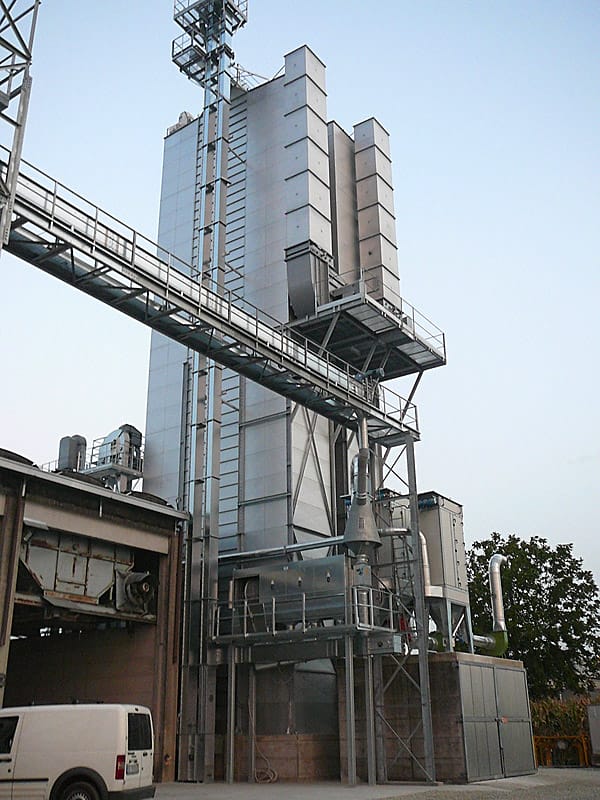

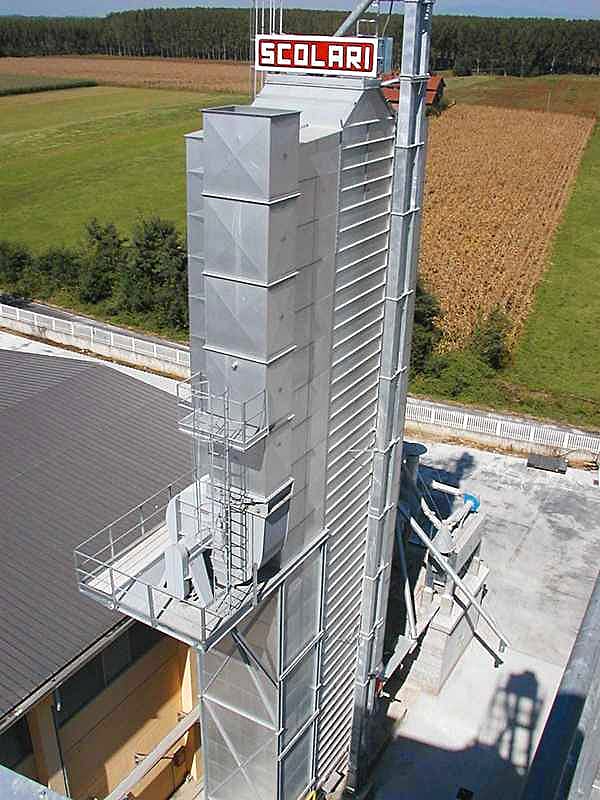

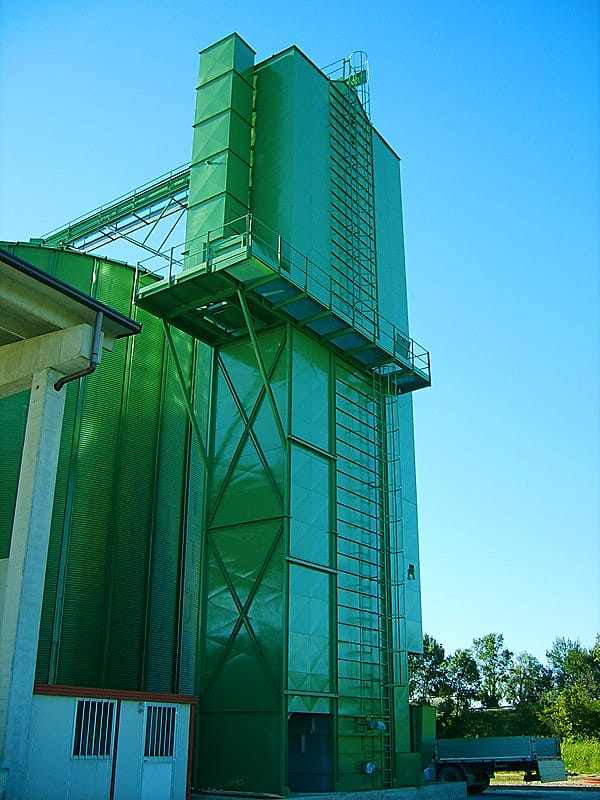

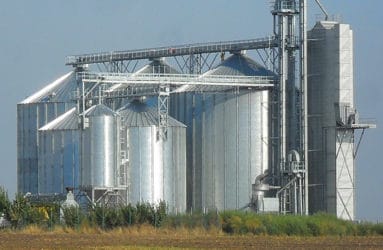

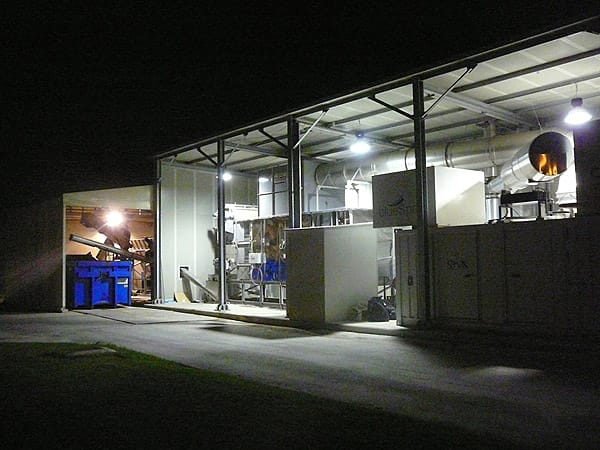

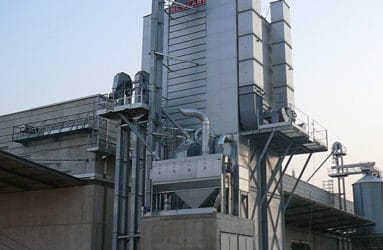

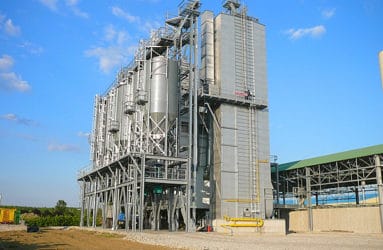

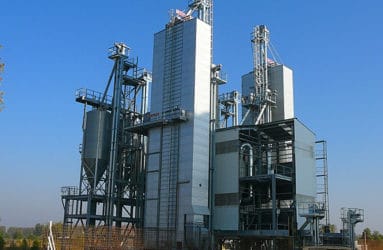

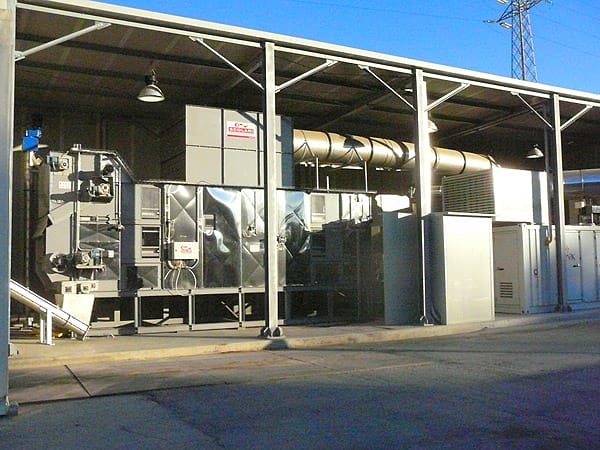

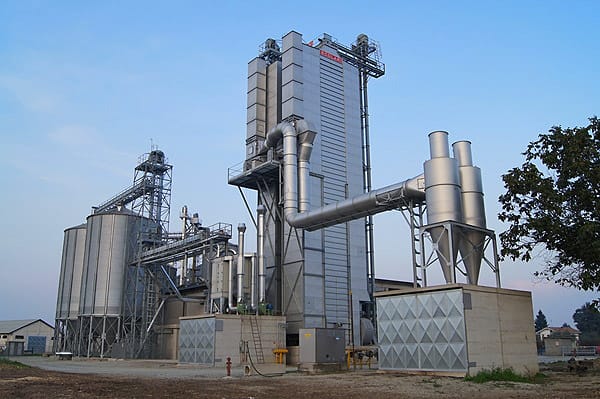

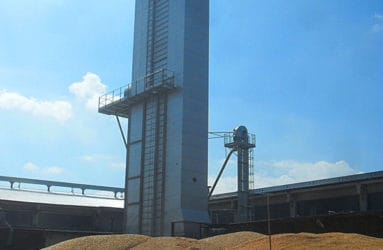

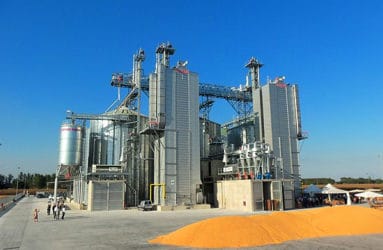

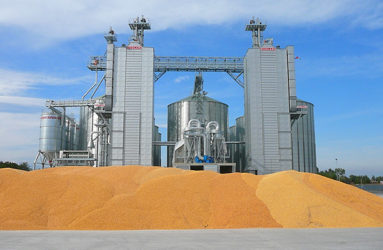

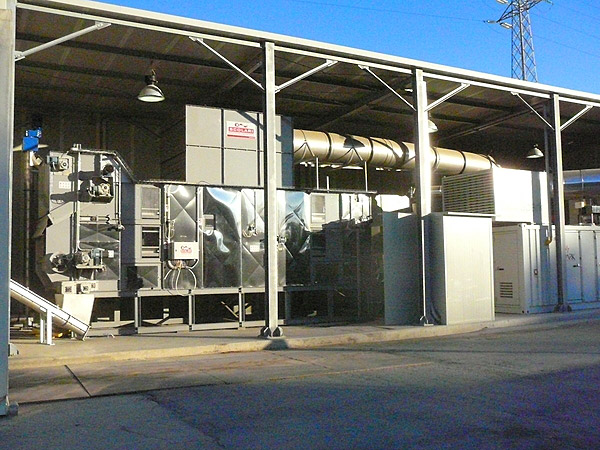

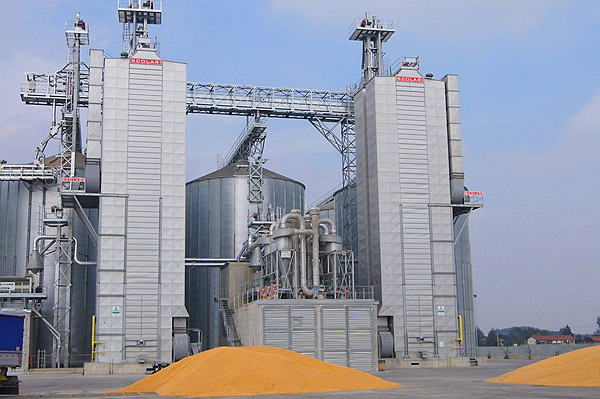

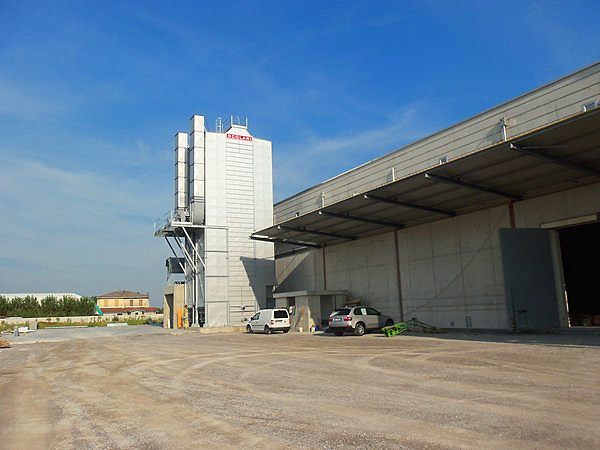

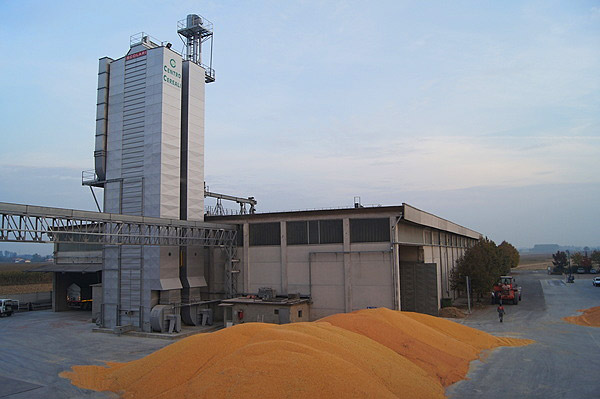

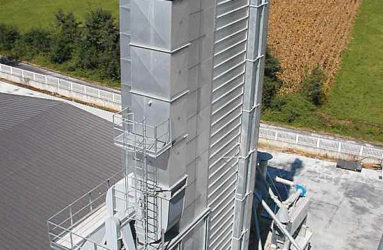

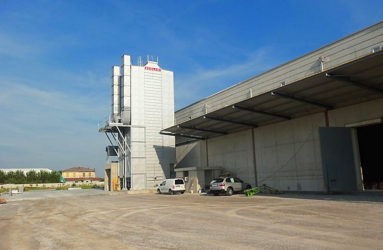

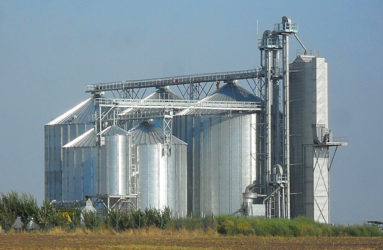

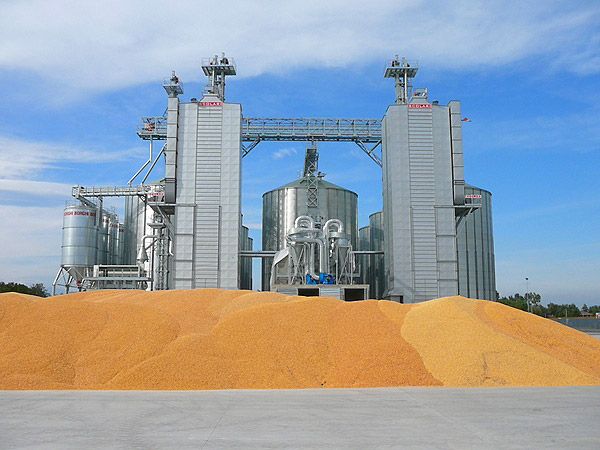

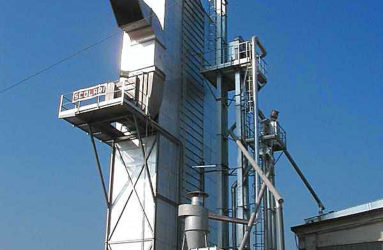

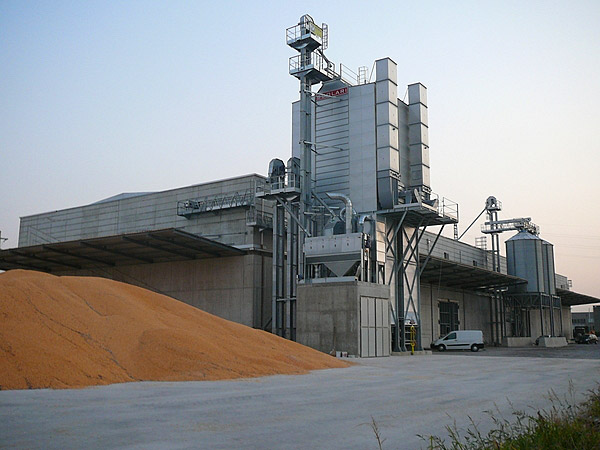

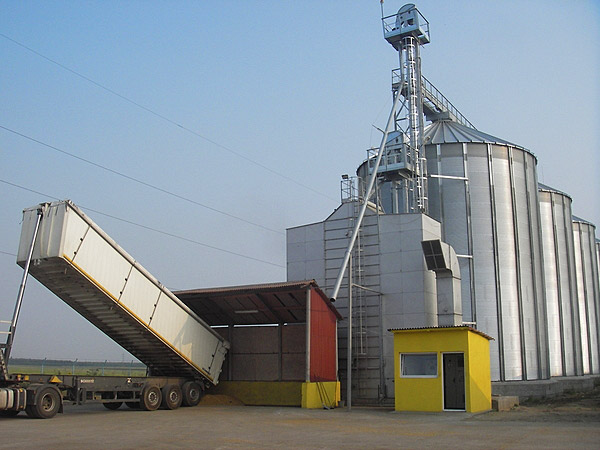

ФОТОГАЛЕРЕЯ ШАХТНИХ ЗЕРНОСУШАРОК

Як ми виглядаємо зовні
